Fractal Design Radius 240 RGB: důležitější než maximum je správné nastavení

U vodního chlazení mě nezajímá jen teplota dosažená s ventilátory a pumpou na doraz. Podstatnější je, kolik výkonu zůstane po jejich ztišení a co všechno musí člověk nastavit, aby chladič při běžném používání zbytečně nerušil. Právě v tom má Radius 240 RGB zajímavý potenciál. Fractal spojil předmontované ventilátory, skryté vedení části kabeláže a regulovatelnou pumpu s integrovaným ovládáním Adjust Pro. Celek přitom zůstává u běžných rozměrů radiátoru a nepřidává displej ani další podobné příslušenství. (Fractal Design)

Takové zaměření je mi sympatické. U dobře navrženého AIO oceňuji především snadnou montáž, předvídatelnou regulaci a možnost nastavit tichý provoz. Výbava má těmto vlastnostem pomáhat. U Radiusu se to z velké části daří už samotnou koncepcí, i když jeho elektronika přináší také několik zvláštností, kterým se vyplatí rozumět.

Od Lumenu se změnilo víc než vzhled

Za pouhé přejmenování Lumenu bych Radius rozhodně nepovažoval. Zásadní rozdíl je v umístění pumpy. Lumen ji měl v radiátoru, zatímco Radius používá uspořádání s pumpou přímo v procesorovém bloku. Přidává PWM regulaci, ventilátory Aspect nahrazuje novými Dynamic 3 a u RGB provedení mění také způsob napájení a řízení celé sestavy. To už jsou podstatné konstrukční změny, nikoli jen nový kryt.

Samotné přestěhování pumpy ovšem nic neříká o tom, o kolik bude chladič výkonnější nebo tišší. Změní se cesta přenosu vibrací i poloha zdroje hluku, ale výsledné chování pořád závisí na konkrétním motoru, hydraulice a regulaci. Z vnějšího uspořádání nelze poznat účinnost vnitřních kanálků ani kvalitu kontaktu se zdrojem tepla.

Také při srovnání se staršími Celsius a Celsius+ je vhodné držet nadšení na uzdě. Fractal už dříve používal skryté vedení pod opletením hadic, rozbočovač na radiátoru i přepínání mezi automatickým a PWM řízením. Radius některé známé nápady převádí do nové podoby a doplňuje je o webovou konfiguraci. Za modernizaci bych ho označil bez výhrad, za technologickou revoluci zatím ne. (Fractal Design)

Nová řada navíc pokrývá pouze velikosti 240 a 360 mm. Obě existují v černém provedení s osvětlením i bez něj, bílá varianta je vyhrazena většímu RGB modelu. Chybějící 280mm provedení trochu zamrzí, protože pro skříně vhodné právě pro dva 140mm ventilátory nemusí být ani jedna z nabízených velikostí ideálním využitím prostoru.

Běžně silný radiátor má své výhody

Radiátor Radiusu 240 RGB měří 277 × 120 × 27 mm. Právě poslední rozměr považuji za jednu z jeho praktických předností. Arctic Liquid Freezer III Pro používá 38mm výměník, takže už na samotném radiátoru potřebuje o jedenáct milimetrů více místa. Při horní montáži může takový rozdíl rozhodnout o kolizi s pamětmi, napájecím konektorem nebo chladičem napájecí kaskády. Fractal se těmto komplikacím zčásti vyhýbá konzervativnějšími rozměry.

To samozřejmě neznamená, že se Radius vejde do každé skříně s označením „podpora 240mm radiátoru“. K výměníku je nutné připočítat ventilátory a zohlednit polohu montážních otvorů. Výhodu vidím v menších prostorových nárocích proti silnějším konstrukcím, nikoli v nějaké univerzální kompatibilitě.

Podobně bych z tloušťky samotné neodvozoval výkon. Silnější radiátor může nabídnout větší teplosměnnou plochu, ale zároveň potřebuje odpovídající proudění vzduchu. Výsledek závisí na celém systému včetně ventilátorů. Závěr, že tenčí Fractal musí být automaticky horší chladič, by byl stejně zjednodušující jako tvrzení, že několik milimetrů navíc u konkurence nemá žádný význam.

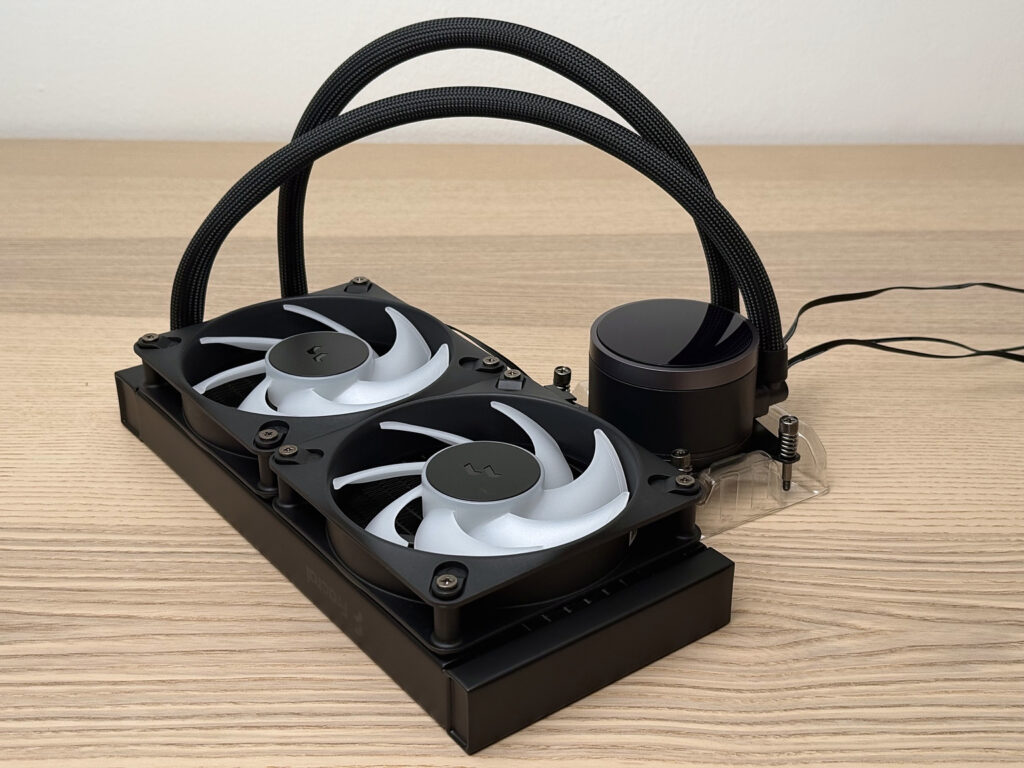

Propojení s blokem zajišťují 400mm hadice z EPDM, opatřené opletením. Na straně bloku jsou otočná kolena, která dávají více možností při vedení hadic kolem pamětí a chladičů základní desky. Blok včetně přípojek má rozměry 83 × 71 × 59 mm. V těsné sestavě proto nestačí sledovat jen jeho výšku; prostor potřebují také kolena a začátek hadic.

Otočný horní kryt je drobnost, kterou považuji za užitečnější než řadu efektnějších doplňků. Logo lze srovnat nezávisle na orientaci bloku, takže hadice nemusí vést nevhodným směrem jen kvůli vzhledu. Právě podobná rozhodnutí usnadňují stavbu, aniž by přidávala další ovládání nebo kabely. (Fractal Design)

Měděná základna není celá odpověď

Kontaktní základna používá měď C1100 s deklarovaným obsahem mědi přes 99,9 %. Materiál je tedy specifikován poměrně přesně. Mnohem méně už víme o tom, co se nachází nad kontaktní plochou. Poskytnutá dokumentace nepopisuje rozměry aktivního pole mikrokanálků ani jeho uspořádání a neidentifikuje konkrétní OEM platformu pumpy.

Považuji proto za předčasné připisovat Radiusu optimalizaci pro určité rozmístění čipletů nebo mu podle vzhledu určovat dodavatele. Stejně tak nelze z čistoty mědi vyvodit nadprůměrný tepelný výkon. O něm rozhoduje i tloušťka základny, geometrie kanálků a přítlak na procesor. Přesný materiálový údaj je užitečný, nenahrazuje však znalost konstrukce ani měření.

Fractal zde navíc zachovává kombinaci měděné základny a hliníkového radiátoru. Proti Lumenu tak nejde o přechod do odlišné materiálové kategorie. Podstatné změny je nutné hledat jinde, především v pumpě, ventilátorech a způsobu jejich řízení. (Fractal Design)

Dynamic 3 mají zajímavé hlavně minimum

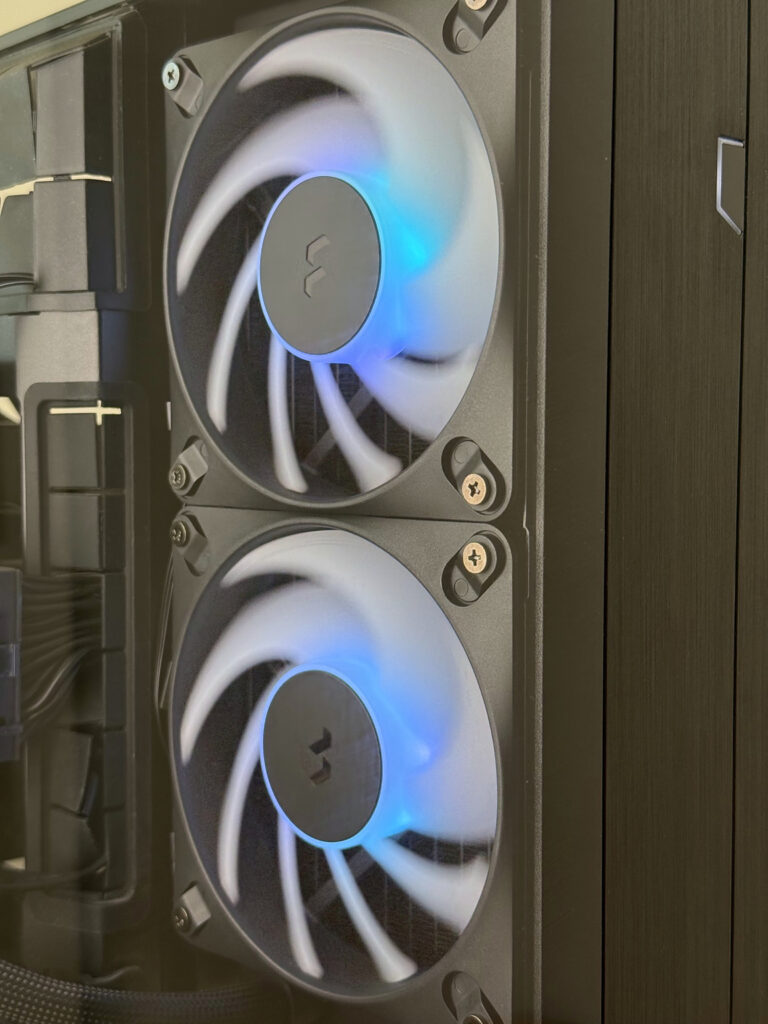

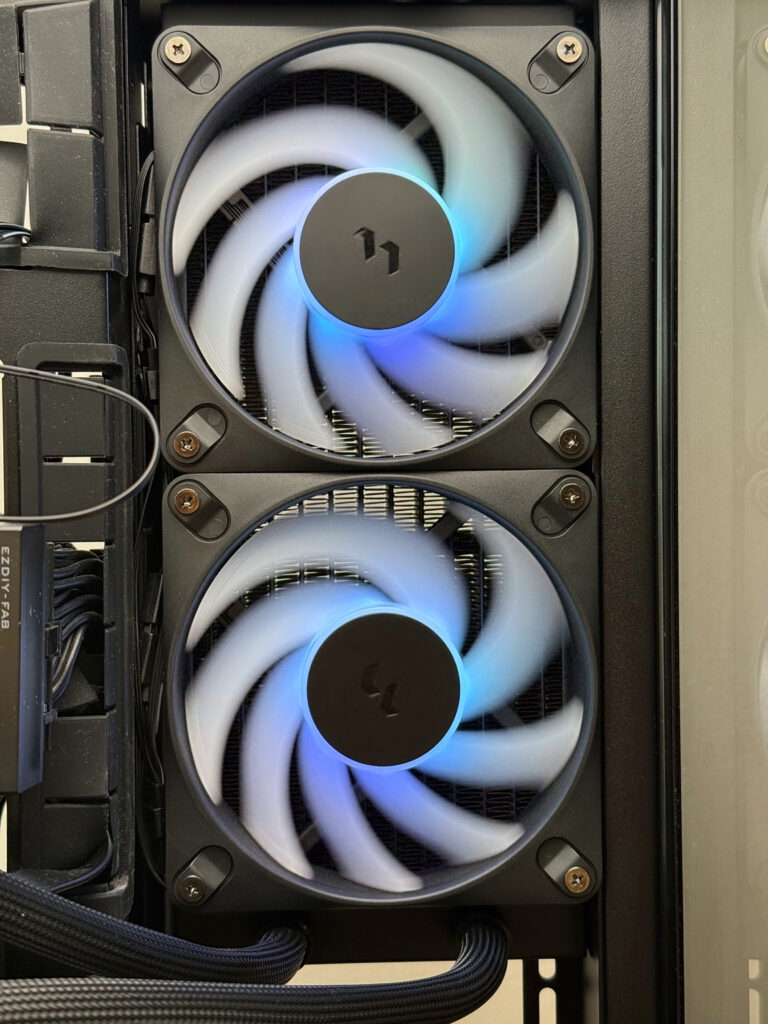

Dvojice Dynamic 3 – 12 RGB pracuje v rozsahu přibližně 350 až 2 200 ot./min. Ve srovnání s Aspect 12 RGB PWM z Lumenu, které měly rozsah 500 až 2 000 ot./min, tedy přibylo něco na obou koncích. Pro běžné používání je podle mě zajímavější nižší minimum. Umožňuje ponechat ventilátory v chodu i při malé zátěži, aniž by musely zbytečně rychle obíhat. (Fractal Design)

Fractal uvádí maximální průtok 63,9 CFM a statický tlak 2,82 mm vodního sloupce. Jde ovšem o dva různé krajní body charakteristiky. První vzniká bez odporu, druhý při nulovém průtoku. Pro provoz na radiátoru je rozhodující oblast mezi nimi. Dvě výrazná čísla v tabulce proto ještě neříkají, kolik vzduchu ventilátor protlačí konkrétním výměníkem a s jakým hlukem.

Dynamic 3 používají sedm lopatek a ložiska typu rifle. Samotné označení ložiska bych nepřeceňoval. Větší váhu pro mě má hladký chod při nízkých otáčkách a absence rušivých zvuků motoru. První přímý test 240 RGB v tomto směru vyznívá příznivě: ventilátory byly na minimu velmi tiché a autor nezaznamenal hluk ložisek. To je dobrá zpráva pro konkrétní vzorek, nikoli záruka identického chování každého kusu. (Fractal Design)

Vzhled osvětlených ventilátorů už hodnotím opatrněji. Osm LED je umístěno v náboji a v jednom testu se objevila výhrada k výraznějším světelným bodům a jasnějšímu středu proti lopatkám. Osvětlení krytu pumpy působilo rovnoměrněji. Pro zájemce o výrazné RGB to nemusí být problém; od ventilátorů bych ale nečekal dokonale souvislou světelnou plochu. (Fractal Design)

Montáž bez zbytečných drobností

Radius přichází s namontovanými ventilátory a předaplikovanou pastou. Připravený je také držák pro AMD AM4 a AM5. U Intelu se použije přiložená sada pro LGA 115x, 1200, 1700 a 1851. Fractal tím omezuje množství práce před samotným osazením, což je zvlášť příjemné při montáži do už částečně sestaveného počítače. (Fractal Design Support)

Montážní rámy mají zachycené pružinové šrouby. U AMD se využívá původní zadní výztuha desky, pro Intel je v balení vlastní backplate. Z hlediska obsluhy dává takové řešení smysl, protože odpadá manipulace s několika volnými podložkami a maticemi v okolí socketu.

Méně nadšený jsem z příslušenství po první instalaci. Náhradní pasta v balení není. Předaplikovanou vrstvu považuji za výhodu, ale malá tubička navíc by se hodila při přestavbě počítače i při opravě nepovedeného usazení. U produktu, který má sloužit několik let, mi připadá jako užitečnější doplněk než většina dekorativních součástí.

Skrytá kabeláž neznamená jeden kabel

Vedení mezi ventilátory a blokem je schované u hadice a ventilátory jsou propojené už z výroby. U radiátoru tak není nutné vytvářet vlastní svazek a přemýšlet, kam schovat přebytečné délky. RGB verze přesto vyžaduje tři systémová připojení: SATA napájení, interní USB 2.0 a PWM kabel do základní desky.

Přínos proto vidím hlavně v organizaci kabeláže. Její celkové množství nezmizelo, pouze se část přesunula do méně viditelného místa. Z bloku pořád vede svazek, který je potřeba rozumně uložit. V některé skříni ho schová blízká průchodka, v jiné zůstane podstatná část vidět přes bočnici.

Z praktických rozměrů stojí za pozornost 300mm PWM kabel. SATA má 450 mm a USB 600 mm, takže právě PWM vedení nabízí nejmenší rezervu. Pro přímé spojení s konektorem u socketu to nemusí být problém. Při vedení za základní deskou už může několik centimetrů chybět.

Neosvětlený Radius používá jiné zapojení. Má samostatné PWM připojení pro pumpu a ventilátory, bez SATA a USB. RGB varianta tedy není jen stejný chladič doplněný o LED. Nákupem se vybírá i odlišný způsob obsluhy. Pro člověka, který chce všechno nastavit v BIOSu a dál se o nic nestarat, může být základní model příjemnější právě svou jednoduchostí. (Fractal Design Support)

Adjust Pro dává smysl, když víte, co řídí

Na Adjust Pro oceňuji možnost konfigurace v prohlížeči bez velkého rezidentního balíku. Nastavení se ukládá do zařízení, takže kvůli běžnému provozu nemusí zůstávat otevřené webové rozhraní. Přes něj se řeší také aktualizace firmwaru. Podporovaný je prohlížeč založený na Chromiu, u Linuxu mohou být nutné úpravy oprávnění pro přístup k zařízení.

Podstatné je, že Adjust Pro nenahrazuje celé teplotní řízení základní desky. Ta stále vytváří PWM signál podle nastavené teplotní křivky. Elektronika Radiusu ho následně zpracuje a dovolí nastavit odlišnou odezvu pumpy a ventilátorů. Jeden vstup tedy může obsluhovat dvě různé regulační charakteristiky. Fractal z tohoto důvodu doporučuje začít s lineární křivkou na desce. (Fractal Design Support)

Praktický přínos je zřejmý. Pumpa může zůstávat v klidnějším režimu, zatímco ventilátory budou se zátěží přidávat výrazněji. Není nutné, aby obě součásti reagovaly stejně jen proto, že dostávají společný vstupní signál.

Zároveň vznikají dvě vrstvy nastavení. Pokud bude velmi prudce růst křivka v BIOSu a podobně agresivní průběh dostane i následné mapování, může chladič reagovat mnohem ostřeji, než uživatel zamýšlel. Za nejrozumnější považuji jednoduchý vstup z desky a vlastní charakteristiku doladěnou až na jednom místě. Jinak se člověk při úpravách snadno ztratí v tom, která vrstva způsobila změnu.

Při prvním zapojení bych rovnou zvolil PWM režim místo automatické detekce. V jednom testu 360 RGB totiž deska vyhodnotila připojení jako DC a ventilátory nereagovaly správně. Důvod souvisí se SATA napájením: konektor do desky zde slouží pro řízení a hlášení otáček, ne pro běžné napájení motorů. Změna napětí na nevyužitém napájecím kontaktu proto nemůže zastoupit PWM signál. Po ručním přepnutí regulace fungovala.

Tohle nepovažuji za zásadní konstrukční selhání. Je to však drobnost, která by měla být v návodu nepřehlédnutelná. Chladič prezentovaný jako snadno použitelný by neměl uživatele zbytečně nechat hledat, proč se jeho křivka ignoruje.

Osvětlení se ve standardním zapojení spravuje přes integrovaný radič, nikoli samostatným ARGB vstupem do desky. Kdo chce celý počítač synchronizovat jedním běžným ARGB propojením, měl by s tím počítat. Standardní konektory samotných ventilátorů nejsou totéž jako dostupný synchronizační vstup hotového AIO.

Pumpu bych neposuzoval jen na sto procent

Pumpa má keramické ložisko a deklarované maximum 3 400 ot./min s desetiprocentní tolerancí. To je údaj o její nejvyšší rychlosti, nikoli návod, že na ní musí běžet nepřetržitě. U Radiusu 240 RGB je možné otáčky řídit pomocí PWM.

Sám u AIO pumpu běžně zpomaluji. U jiných chladičů se dostávám i k nastavení kolem 40 %, pokud to jejich regulační rozsah dovolí a teploty tím podstatně neutrpí. Nemám důvod poslouchat motor na plné rychlosti kvůli tepelnému rozdílu, který je v běžném provozu nepodstatný.

Těch čtyřicet procent ale není univerzální recept. Procento řídicího signálu neznamená stejné procento maximálních otáček a už vůbec ne přesně odpovídající průtok. U Radiusu do vztahu navíc vstupuje nastavení Adjust Pro. Rozhodující je skutečná rychlost pumpy, její zvuk a teplotní výsledek, nikoli číslo zkopírované z jiného chladiče.

Přímý test 240 RGB ukázal přibližně 1 900 až 3 340 ot./min. Výraznější zpomalení stálo v dílčích zkouškách asi dva až tři stupně. V jiném režimu téhož testu přidání pumpy na maximum při nezměněných ventilátorech zlepšilo teplotu jen přibližně o půl stupně. Jsou to výsledky konkrétního kusu a sestavy, ale pro ladění provozu poskytují užitečný směr.

Opakovanou akustickou výhradou je slyšitelný tón pumpy ve chvíli, kdy hlavní ventilátory ztichnou. Nízká celková hlučnost a nepříjemně nápadný zvuk se přitom nevylučují. Úzký tón může v tiché místnosti vadit víc než rovnoměrný šum ventilátorů.

Proto bych samotnou hlučnost na maximu automaticky nezapisoval mezi zásadní zápory. Za skutečný problém bych považoval stav, kdy pumpa ruší i na nejnižších použitelných otáčkách, případně kdy její ztišení výrazně zhorší chlazení. Pokud jde najít tichý režim s malou tepelnou ztrátou, je vysoké maximum především rezervou.

Výkon zatím neukazuje jednoznačného vítěze

Dostupné přímé testy 240 RGB podporují spíše představu schopného mainstreamového chladiče než nového etalonu kategorie. To samo o sobě není zklamání. Podstatné je, jakého výsledku dosahuje při přijatelné hlučnosti a kolik za něj zákazník zaplatí.

U většího Radiusu 360 už existují výrazně rozdílná hodnocení. RGB verze se v jednom testu na Intelu umístila velmi dobře i při normalizované hlučnosti, zatímco jiný test neosvětleného 360mm modelu dopadl na AMD podstatně méně přesvědčivě. Tyto výsledky nelze převést na univerzální pořadí celé řady, natož je vydávat za výsledek 240 RGB. Liší se procesory, montážní podmínky i srovnávané chladiče.

Zajímavým detailem je opakovaná montáž v jednom přímém testu 240 RGB. Po novém usazení s jinou pastou se teploty zlepšily, ale nebylo možné určit, kterou z těchto dvou změn to způsobilo. Není to důkaz nekvalitní tovární pasty. Je to důvod nevytvářet definitivní závěr z jediného usazení.

Právě kontakt se zdrojem tepla může být při srovnávání moderních procesorů stejně důležitý jako radiátor. Dobré výsledky na jedné platformě nedokazují optimalizaci pro všechny procesory stejné značky. Bez přímého porovnání bych proto Radiusu nepřiděloval univerzální limit ve wattech ani označení „lepší pro Intel“.

Konkurence se neomezuje na Arctic

Liquid Freezer III Pro je pro Radius důležitý soupeř především odlišným konstrukčním přístupem. Nabízí silnější radiátor a šestiletou záruku, ale vyžaduje více místa. Kdo má ve skříni velkou rezervu a soustředí se na tepelný výkon, má dobrý důvod ho zahrnout do výběru. V těsnější sestavě zase získávají větší váhu rozměry Fractalu.

Nemá však smysl tvářit se, že jedinou alternativou k Radiusu je právě výrazně silnější Arctic. Například be quiet! Pure Loop 3 LX 240 používá stejně dlouhý, široký i silný radiátor a přidává podporované doplňování kapaliny. Naopak jeho záruka je tříletá. Je to bližší mechanický konkurent a současně dobrý příklad toho, že stejný formát může nabídnout odlišné praktické přednosti.

Corsair Nautilus 240 RS ARGB zase ukazuje jednodušší cestu k zapojení osvětleného AIO. Připojuje se přímo k základní desce bez dalšího řadiče. Pro uživatele, který už má regulaci a osvětlení vyřešené na desce, může být takový přístup přitažlivější než další USB zařízení. (CORSAIR)

Adjust Pro proto beru jako konkrétní způsob obsluhy, který může vyhovovat, nikoli jako automatickou výhodu nad každým klasicky zapojeným chladičem. Jeho smysl roste u člověka, který chce konfigurovat Radius samostatně a následně nechat uložené nastavení pracovat. Menší přínos bude mít pro někoho, kdo dává přednost jednomu společnému systému řízení celého počítače.

Záruka je konkrétnější než sliby životnosti

Fractal poskytuje pětiletou záruku. Současně uvádí pro pumpu MTTF 40 000 hodin při 40 °C. Tato čísla bych nestavěl proti sobě. MTTF není časovač, po jehož uplynutí má pumpa přestat fungovat, a záruka není odhad průměrné doby do poruchy. Pro majitele je pětileté krytí konkrétní podmínkou; dlouhodobou kvalitu konstrukce musí teprve ukázat provoz.

Historická zkušenost s Lumenem přesto vysvětluje, proč může být část zákazníků opatrná. U některých kusů Fractal řešil výrobní zbytky a následnou reakci s kapalinou, při níž vznikal sediment omezující průchod kontaktní základnou. Šlo o konkrétní problém, který není správné zjednodušit na obecně „špatné pumpy“. (Fractal Design)

Stejně tak není podklad pro přenesení této závady na Radius. Nová konstrukce ovšem sama o sobě nezaručuje, že se nemůže objevit jiný problém. Krátce po uvedení nemáme dostatečný odstup pro hodnocení několikaleté spolehlivosti. V tomto směru je rozumné zůstat u záručních podmínek a nepředbíhat zkušenosti, které zatím nemohly vzniknout. (Fractal Design)

Kdy mi Radius 240 RGB dává smysl

Při ceně kolem doporučených 90 eur mi Radius 240 RGB připadá jako dobře postavená nabídka. Má použitelnou výbavu, pětiletou záruku a rozměry, které zbytečně nekomplikují montáž. Pro sestavu, v níž má chladič dobře vypadat a po nastavení fungovat bez trvale spuštěné aplikace, je jeho koncepce přesvědčivá. Při ceně 110 až 120 eur už bych byl přísnější a více zvažoval, kolik osobně přikládám vzhledu Fractalu a Adjust Pro.

Největším soupeřem menšího Radiusu navíc může být větší model ze stejné rodiny. Doporučený cenový rozdíl mezi 240 RGB a 360 RGB je jen deset eur. Jestli skříň delší radiátor bez problémů přijme, úspora není příliš silným argumentem pro menší variantu. U 240mm modelu tak rozhodují hlavně prostorové možnosti a zamýšlené uspořádání sestavy.

Za hlavní přednost Radiusu považuji promyšlený celek, nikoli jeden mimořádný parametr. Fractal usnadnil mechanickou montáž, nabídl široký rozsah ventilátorů a umožnil přizpůsobit chování pumpy. Elektronické nastavení vyžaduje trochu pozornosti, ale dává uživateli prostor odstranit zbytečný hluk. Právě podle výsledku v takto doladěném režimu bych chladič hodnotil. Maximální otáčky mají ukázat jeho rezervu, ne určovat, jak ho musíme každý den poslouchat.
